Одноканальный, трехканальный или 12-канальный: какой электрокардиограф выбрать

Сердечно-сосудистые заболевания остаются главной причиной смертности в мире. По данным ВОЗ, ежегодно от болезней сердца и сосудов умирает более 17 миллионов человек. Поэтому качественная и своевременная диагностика – жизненно необходима.

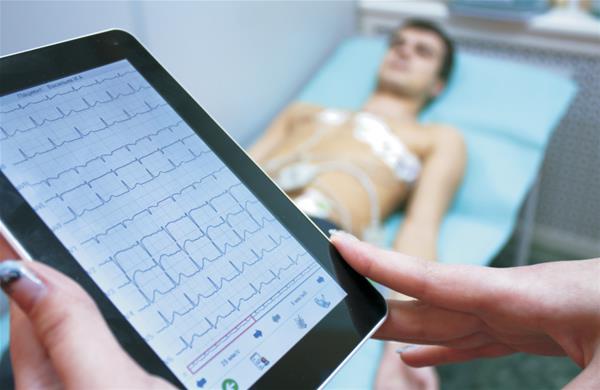

Одним из основных инструментов кардиолога является электрокардиограф (ЭКГ-аппарат) – устройство, которое регистрирует электрическую активность сердца и отображает ее в виде графика. От того, насколько точным и функциональным будет этот аппарат, зависит скорость постановки диагноза и правильность лечения.

Главная характеристика, на которую обращают внимание при выборе аппарата, – количество каналов. Она определяет, сколько отведений аппарат может записать одновременно.

Основные типы ЭКГ-аппаратов

Одноканальные

• Записывают одно отведение за раз.
• Вес – до 1 кг, легко переносить.
• Печать результатов на маленьком термопринтере.
• Часто работают и от сети, и от аккумулятора.

Плюсы: дешевые, простые, компактные.

Минусы: занимают больше времени для полной диагностики, не всегда достаточно информативны.

Где применяются: скорая помощь, сельские ФАПы, выездная медицина, домашний контроль.

Трехканальные

• Одновременно записывают три отведения.
• Быстрее одноканальных, дают лучшее качество диагностики.
• Часто имеют автоматические режимы печати, сохраняют данные на компьютере, рассчитывают ключевые параметры.

Плюсы: баланс функционала и цены.

Минусы: больше по весу и цене.

Где применяются: амбулатории, частные клиники с умеренным потоком пациентов.

Шестиканальные

• Записывают 6 отведений одновременно.
• Оснащены большими экранами, объемной памятью (до 1000 записей), быстрой печатью, мощным аккумулятором.
• Часто поддерживают Wi-Fi или Bluetooth.

Плюсы: скорость, автономность, производительность.

Минусы: более высокая цена, чем у трехканальных.

Где применяются: службы скорой помощи, многопрофильные клиники, мобильные медицинские бригады.

Двенадцатиканальные

• Записывают все 12 отведений одновременно.
• Поддерживают длительный мониторинг, интеграцию с компьютерами и медицинскими системами.
• Обеспечивают наиболее полную картину работы сердца.

Плюсы: самая точная диагностика, возможность сложных исследований.

Минусы: высокая цена, большие размеры.

Где применяются: кардиоцентры, отделения интенсивной терапии, крупные больницы.

Практическое использование электрокардиографов в медицинской практике

Одноканальный аппарат в сельской амбулатории

Семейный врач в деревне часто выезжает на дом к пациентам. Одноканальный ЭКГ легкий, компактный, работает от аккумулятора, поэтому его удобно взять с собой. Например, при подозрении на инфаркт или нарушение ритма врач может быстро провести базовое исследование и решить, нужно ли немедленно транспортировать пациента в больницу. Это экономит драгоценное время в критических ситуациях.

Трехканальный аппарат в частной клинике

В небольших медицинских центрах трехканальный электрокардиограф становится «золотой серединой»: он позволяет быстро обслуживать нескольких пациентов подряд, делает снимок в нескольких отведениях сразу, а также имеет функцию подключения к компьютеру. Например, кардиолог может сразу сохранить результаты в медицинской карте, добавить комментарий и распечатать заключение для пациента. Это повышает уровень сервиса и удобство работы врача.

Шестиканальный аппарат на скорой помощи

Бригады экстренной медицины нуждаются в быстрых и надежных решениях. Шестиканальный ЭКГ позволяет сделать запись сразу с нескольких каналов, что ускоряет постановку диагноза. Аппарат имеет мощную батарею, поэтому можно провести несколько исследований без подзарядки. Например, в случае вызова с подозрением на острый коронарный синдром данные с аппарата сразу передаются в приемное отделение больницы, где кардиолог уже ждет пациента с готовым планом лечения.

12-канальный аппарат в кардиоцентре

В специализированных центрах, где лечат сложные патологии сердца, 12-канальный ЭКГ является стандартом. Он позволяет максимально точно определить локализацию ишемии, оценить глубину поражения миокарда, выявить скрытые аритмии. Например, перед операцией на сердце хирурги используют данные 12-канального исследования для планирования вмешательства, что снижает риски и повышает шансы на успех.

ЭКГ для спортивной медицины

В спортивных клубах и медицинских центрах, обслуживающих спортсменов, часто применяют 6–12-канальные аппараты. Они помогают отслеживать скрытые проблемы с сердцем у людей, подверженных высоким физическим нагрузкам. Например, регулярные обследования позволяют выявить риск аритмии у бегунов или пауэрлифтеров еще до появления симптомов.

Использование в военной медицине

Портативные ЭКГ, преимущественно одноканальные или трехканальные, применяются в военных госпиталях и даже в полевых условиях. Они позволяют быстро проверить состояние сердца у солдат после больших физических нагрузок или при подозрении на сердечные осложнения.

Домашний контроль для хронических пациентов

Некоторые пациенты с хроническими сердечными заболеваниями приобретают компактные ЭКГ для домашнего использования. Такие аппараты (часто 1–3-канальные с Bluetooth-соединением) передают данные врачу через приложение. Это пример телемедицины, которая позволяет своевременно реагировать на изменения состояния.

Чек-лист выбора электрокардиографа

1. Количество обследований

Сколько пациентов планируется обследовать ежедневно?

Если это несколько обследований в день, можно обойтись простым 1–3-канальным аппаратом. Для больших потоков пациентов в больницах стоит рассматривать 6–12-канальные модели.

2. Необходимая детализация результатов

Нужна ли полная детализация всех 12 отведений для глубокой диагностики?

Для базового контроля состояния сердца достаточно 3–6 каналов, а вот для кардиоцентров и клиник, занимающихся сложными случаями, обязателен 12-канальный аппарат.

3. Мобильность и условия работы

Можно ли использовать аппарат на выездах (скорая помощь, выездные обследования, полевая медицина)?

Для мобильных бригад лучше подходят компактные одноканальные или трехканальные аппараты с питанием от аккумулятора.

4. Дополнительные функции и интеграция

Важна ли интеграция с ПК, телемедициной или облачными системами для хранения и передачи данных?

Современные аппараты могут иметь Wi-Fi, Bluetooth, USB-подключение для удобного обмена данными с электронными картами пациентов.

5. Бюджет и стоимость обслуживания

Какой бюджет заведение готово потратить на аппарат?

Одноканальные модели – самые доступные. Трех- и шестиканальные – средний ценовой сегмент. 12-канальные – самые дорогие, но самые точные.

Важно учитывать не только цену покупки, но и расходы на расходные материалы, сервисное обслуживание и ремонт.

6. Удобство для врача

Имеет ли аппарат понятный интерфейс, сенсорный экран, возможность автоматического анализа и печати результатов?

Чем проще управление, тем быстрее врач сможет работать даже в стрессовых условиях.

7. Качество и надежность

Есть ли у производителя гарантия и сервисная поддержка в регионе?

Лучше выбирать бренды с проверенной репутацией и официальными сервисными центрами.

Обзор электрокардиографов серии ВЕ: модели и характеристики

1. Электрокардиограф ВЕ300А

Тип: трехканальный ЭКГ

Назначение:

• кардиологические отделения;
• функциональная диагностика;
• отделения интенсивной терапии;
• выездные медицинские бригады.

Технические характеристики

• Дисплей: цветной сенсорный 6,2", отображает 12 каналов одновременно.
• Термопринтер: высокое разрешение, бумага 80 мм, форматы печати 1×12, 3×4 и другие.
• Память: до 40 000 записей, сохранение без печати.
• Интерфейсы: LAN, USB (копирование, обновление ПО, подключение внешнего принтера).
• Аккумулятор: до 2 часов непрерывной печати или 7 часов регистрации без бумаги.

Особенности

• цифровые фильтры для устранения шумов;
• режимы работы: автоматический, ручной, ритм.

Преимущества:

• цифровые фильтры для устранения шумов;
• режимы работы: автоматический, ручной, ритм;
• компактный и легкий.

2. Электрокардиограф ВЕ1200В

Тип: 12-канальный ЭКГ

Назначение:

• отделение функциональной диагностики;
• кардиологические отделения;
• отделение интенсивной терапии.

 Технические характеристики:

• Дисплей: цветной ЖК, одновременное отображение до 15 каналов (12 стандартных + 3 ритма).
• Термопринтер: высокое разрешение, форматы печати 12×1, 3×4, 6×2 и другие, поддержка рулонной и пачковой бумаги.
• Память: до 300 записей, расширение через USB.
• Интерфейсы: USB, RS232, LAN для подключения принтера, ПК или медицинской сети.
• Аккумулятор: более 2 часов непрерывной работы.

Особенности:

• автоматическое измерение и интерпретация;
• анализ 122 видов аритмии;
• цифровые фильтры для устранения шумов;
• режимы работы: ручной, автоматический, ритм;
• уведомление об отсоединении электродов или низком заряде.

Преимущества:

• точная 12-канальная диагностика;
• интеграция с медицинскими информационными системами;
• простота в использовании;
• компактность.

3. Электрокардиограф ВЕ1200А

Тип: 12-канальный ЭКГ

Назначение:

• отделение функциональной диагностики;
• кардиологические отделения;
• отделение интенсивной терапии;
• бригады неотложной помощи.

Технические характеристики:

• Дисплей: вертикально ориентированный цветной сенсорный 10,4", одновременное отображение 12 каналов, графическая схема подключения электродов.
• Режимы работы: автоматический, ручной, ритм, VCG.
• Память: до 10 000 записей, поддержка форматов DAT, BMP, JPG, PDF, DICOM, FDA-XML, SCP.
• Термопринтер: встроенный высокого разрешения, возможность прямой печати на лазерный принтер.
• Аккумулятор: до 6 часов автономной работы без бумаги или печать до 500 отчетов.
• Интерфейсы: USB, проводные и беспроводные сети, поддержка HL7/FTP/DICOM, подключение к HIS/EMR/PACS.

Особенности:

• автоматический анализ и интерпретация ЭКГ;
• цифровые фильтры для устранения шумов;
• поиск и быстрый доступ к записям;
• интеграция с медицинскими информационными системами;
• компактность и удобство в использовании.

Заключение

Выбор электрокардиографа зависит от потребностей медицинского учреждения и условий работы врача. Одни модели больше подходят для мобильных обследований, другие – для ежедневной практики в клиниках, а профессиональные многоканальные аппараты обеспечивают максимально точную диагностику в кардиоцентрах и больницах. Главное – подобрать аппарат, который сочетает необходимый функционал, удобство в использовании и соответствует задачам врача. Именно от этого зависит эффективность обследования и своевременная помощь пациентам.
